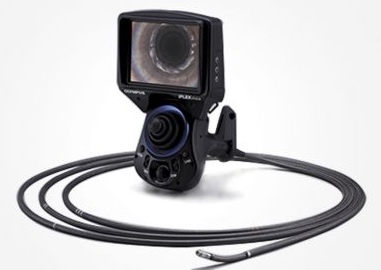

奥林巴斯IPLEX UltraLite视频内窥镜
产品特点:
1、奥林巴斯IPLEX UltraLite视频内窥镜的机身坚固耐用、插入管抗振防压且拥有可更换的末端适配器,是进行手持式工 业内窥检测的理想选择。
2、IPLEX UltraLite含锂电池仅重700 g。该视频内窥镜轻巧便携,简单易用,对于需要在难以到达或空间狭小的区域工作或需要使用梯子工作的检测人员非常适用。
3、IPLEX UltraLite采用人体工程学设计,非常适合在手掌操作,因此,可快速地进行检测,且即使长时间操作,也不易产生疲劳。
4、IPLEX UltraLite采用简单直观的图标式菜单,用户可快速识别并激活所需功能。
5、IPLEX UltraLite取消了复杂的菜单设置。IPLEX UltraLite的所有功能都可以通过一只手轻松实现。通过按各个按键,用户可快速调整插入管末端的方向、记录图像、调整亮度及输入文字。
6、IPLEX UltraLite的坚固性已被完全证实。它通过了我们1.2 m的跌落试验,并且承受住了检测现场的跌落试验。其LCD显示屏也通过了100 cm高度坠落的钢球跌落试验。
7、检测人员经常需要到各种恶劣的环境中实施检测。IPLEX UltraLite符合IP55标准,防雨、防沙、防尘。IPLEX UltraLite非常适用于室外检测,即使在日光下也可忠实地再现图像。
IPLEX UltraLite的插入管设计抗压耐磨。其采用的是奥林巴斯独有的Tapered Flex技术,使插入管的操作更加简单。IPLEX UltraLite插入管的坚固性和灵活性可让用户在弯曲、粗糙的管道内检测目标。
8、插入管抗压耐磨
10、在检测各种类型缺陷时,为了达到的观察方向和放大倍率,IPLEX UltraLite配备了各种的可更换式光学末端适配器。其末端适配器上配置的超亮LED灯泡可清晰地照亮目标。此外,IPLEX UltraLite新配备的Hi-Beam模式可将照明提高到2倍以提高检测能力。
11、InHelp,作为选购的检测数据管理和报告制作软件,使得使用IPLEX 进行内窥检测的各个方面都得到了优化。该软件通过管理IPLEX 上保存的图像和在PC上使用简单的一键操作生成详细的检测报告,大大提高了工作效率,简化了检测流程。
技术参数:
*1. 插入管可以插入到直径为?4.0 mm或?6.0 mm的小孔中。
*1. 当适配器安装于插入管上时,该适配器可以插入到直径为?4.0 mm和?6.0 mm的小孔中。
插入管规格
型号
IV8420U
IV8435U
IV8620U
IV8635U
插入管
插入管直径*1
?4.0 mm
?6.0 mm
插入管长度
2.0 m
3.5 m
2.0 m
3.5 m
插入管外表面
高耐用性钨丝编织层
插入管柔性
单一硬度
TTF管道的柔性向末端方向逐渐增强。
系统重量(含电池)(约重)
700 g
760 g
800 g
900 g
基本功能
尺寸(宽×长×高)
120×190×190 mm
弯曲部
弯曲角度
(上/下/左/右)
130o
120o
弯曲角度控制机构
摇杆控制插入管末端弯曲角度,带弯曲角度锁定机构。
温度传感器
2级高温警告显示
锁定装置
双头连接,带O形密封圈。
照明
超亮LED照明。
Hi-Beam模式可用于超高亮度照明。
光学适配器识别
自动识别光学适配器的安装和分离。
快速访问按钮
以下功能在手持式系统上拥有的快速访问按钮、拨杆或摇杆:实时模式、亮度、变焦、冻结影像、录制静态或动态影像、弯曲角度控制、菜单访问、存储录制索引访问、影像的快速重放。
LCD显示屏
3.7 in. LCD
电源
电池:7.2 V,约90分钟运行时间
AC 电源:100 V~240 V,50/60 Hz(附带AC适配器)
USB接口
标准2.0版本
抵抗恶劣环境
防雨防尘(符合IP55标准),抗物理撞击
软件处理
影像操作
5倍数码无缝变焦
10级数码亮度控制
(包括增益、曝光和单色加强控制)
显示文字选项
30个字符内的标题文字显示
记录管理功能
记录媒体
SD/SDHC卡
(4 GB标准,与推荐的SD/SDHC卡兼容)
标题
30个字符的标题(包括日期、时间和系统设置)
静态影像记录
分辨率
H640×V480(像素)
格式
JPEG压缩格式(符合Exif 2.1)
文件尺寸
约300 KB(4 GB容量约可存储13,400张影像)
视频录制
分辨率
H640×V480(像素)
格式
AVI格式,Xvid MPEG-4压缩
文件尺寸
每秒约600 KB(4 GB容量约可拍摄120分钟)
立体测量功能--仅对应立体测量型号
距离
两点之间的距离
点到线
点到一条用户定义直线的垂直距离
深度
点到一个用户定义平面的正交深度/高度
面积/线
多个点间的面积及周长
操作环境
作业温度
插入管
空气中:-25~100 oC
水下:10~30 oC
其余部分
空气中:-10~40 oC
相对湿度
所有部分
15~90 %
防液体
所有部分
溅上机油、轻油或5%盐溶液也可正常操作。
防水
插入管
可以在水下作业,承受相当于3.5米深度的水压
其余部分
可在雨中操作(必须关闭电池盒)。
不可在水下操作。
光学适配器参数
6.0 mm观测适配器
AT40D-
IV86
AT80D/
NF-IV86
AT80D/
FF-IV86
AT120D/
NF-IV86
AT120D/
FF-IV86
AT80S-
IV86
AT120S/
NF-IV86
AT120S/
FF-IV86
光学系统
视场
40o
80o
80o
120o
120o
80o
120o
120o
观测方向
正视
侧视
景深
200~∞ mm
8~∞ mm
35~∞ mm
4~190 mm
25~∞ mm
18~∞ mm
1~25 mm
5~∞ mm
末端
外径*1
?6.0 mm
末端*2
19.8 mm
25.2 mm
4.0 mm观测适配器
AT120D/NF-IV84
AT120D/FF-IV84
AT120S/NF-IV84
AT120S/FF-IV84
光学系统
视场
120o
120o
120o
120o
观测方向
正视
侧视
景深
4~190 mm
25~∞ mm
1~20 mm
6~∞ mm
末端
外径*1
?4.0 mm
末端*2
19.7 mm
19.6 mm
22.2 mm
立体末端适配器(4.0 mm和6.0 mm)--仅对应立体测量型号
AT50D/50D-IV84
AT50S/50S-IV84
AT60D/60D-IV86
AT60S/60S-IV86
光学系统
视场
50o / 50o
60o / 60o
观测方向
正视/正视
侧视/侧视
正视/正视
侧视/侧视
景深
5~∞ mm
4~∞ mm
5~∞ mm
4~∞ mm
末端
外径*1
?4.0 mm
?6.0 mm
末端*2
25.0 mm
28.8 mm
25.9 mm
32.2 mm
*2. 表示安装时该插入管末端的刚性部分的长度。
