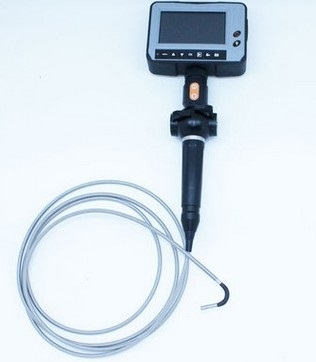

Dr45xxT&F系列两方向、四方向工业内窥镜
Dr45xxT&F系列两方向、四方向工业内窥镜是集光学、精密机械、电子技术和显微摄像技术于一体的新型无损探伤仪器，操作简易；对检查各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损以及零部件内部的加工等常规无损探伤技术无法触及到非可视部位表面缺陷均可进行细致的检测。
Dr45xxT&F系列两方向、四方向工业内窥镜详细介绍
两方向、四方向/转向内窥镜多种功能-----全转向、二转向、标配2米长可做5米、全黑可视10米。
技术优势
1．手持式便携设计，操作简易，可充可换锂电，使工作时间延长持久，对检查各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损以及零部件内部的加工等情况均可进行细致的检测；
2．符合人体工程学设计理念，外形美观大气,的使用感受；
3．不锈钢编织管 (四层结构)、合金钢镜头外壳、旋转关节外覆耐磨乌钢编织套使产品在恶劣工作环镜下经久耐用；
4．光学系统镜头，景深宽、视角大，黑暗工作环镜低照度比普通镜头提高数倍；
5．机械控制四方向转动，单边弯曲度达180度，操控灵活省力，提高工作效率，相对电动转向故障率低；
6．智能化拍照、录像一体功能，方便及时记录检测数据；
7．前端超亮6LED照明，优化照明系统设计；
8．4.5英寸LCD显示屏，提供流畅、真实、清晰、稳定的动\静态检测画面；图像可镜像、放大、对比等功能。
应用领域：
1、航空航天工业：用于飞机结构框架、发动机、叶片检查用产品
2、汽车生产、维修：用于汽车零部件、发动机的检查产品
3、电力生产、建设单位：用于风力电厂、水力发电厂、火力电厂以及电力建设单位检测产品内窥镜检测
4、精密铸造与机械制造：用于机械零部件生产、铸造单位检查用产品
5、石油、化工、压力容器行业：用于石油、化工 及压力容器工业的检测产品
6、铁路、船舶、建筑工程、研究单位：用于机车、涡轮、工程、制药、食品管道的检测产品
7、国防与军事安全、安检：用于武器设备、公共安全的检查
主要技术参数
1、摄像头参数（探头直径：5.5mm、8mm、8.5mm、2.8mm、2.4mm、3.9mm可选）
|
摄像头规格 |
Ф5.5mm |
视场角 |
110° |
|
像素数 |
46万像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
5mm~150mm┃8mm~200mm┃10mm~∝可选配 |
照明类型 |
前置高亮LED |
|
镜头长度 |
15mm |
光学系统材料 |
玻璃 |
|
摄像头规格 |
Ф8.5mm(，全黑可视10m) |
视场角 |
90° |
|
像素数 |
30像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
10mm~∝ |
照明类型 |
前置红外LED |
|
夜视距离 |
10000mm |
|
|
|
摄像头规格 |
Ф8mm |
视场角 |
110° |
|
像素数 |
100万像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
5mm~150mm┃8mm~200mm┃10mm~∝可选配 |
照明类型 |
前置高亮6LED |
|
照明距离 |
1000mm |
光学系统材料 |
玻璃 |
|
摄像头规格 |
Ф3.9mm |
视场角 |
110° |
|
像素数 |
46万像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
5mm~150mm┃10mm~∝ 可选配 |
照明类型 |
前置高亮LED |
|
镜头长度 |
10mm |
光学系统材料 |
玻璃 |
|
摄像头规格 |
Ф2.8mm |
视场角 |
110° |
|
像素数 |
16万像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
5mm-50mm |
照明类型 |
3 LED |
|
摄像头规格 |
Ф2.4mm |
视场角 |
90° |
|
像素数 |
10万像素 |
摄像头外壳 |
合金钢 |
|
景深（视距） |
3mm-30mm |
照明类型 |
高亮LED |
2、探头导向参数
|
操作杆控制及导向方位 |
四方向转向/二方向转向，可选 |
方位固定 |
机构内部阻力固定 |
|
导向角度 |
单边>150° |
导向距离及长度 |
标配2米，可加长到5米 |
|
轴向控制 |
360°轴向转动 |
插入管 |
4层不锈钢编织管 |
3、显示屏及系统配置
|
系统重量 |
整套设备含机箱：3.4kg 裸机：<1kg |
主机尺寸 |
14.5cm X 10.5cm X 4.5cm |
|
电源 |
锂电池：3.7V，3000maH |
结构材质 |
包胶PC防摔外壳 |
|
液晶屏 |
高亮4.5寸显示器，该产品只显示3.5寸 |
亮度调节 |
手动调节 |
|
数据I/O端口 |
USB2.0端口、Tvout视频信号输出 |
内存 |
8G 高速SD卡（支持32G） |
|
按键功能 |
菜单操作、录像录音、拍照 |
白平衡 |
自动白平衡 |
|
图像功能 |
图像镜像、放大、预览 |
语言支持 |
支持7国 |
4、工作环境
|
主机系统工作温度 |
-10℃~50℃，液晶屏0℃以下需预热 |
相对湿度 |
90%，无冷凝 |
|
视频探头工作温度 |
-20℃~60℃，0℃以下应减少导向操作 |
防水 |
探头和物镜能承受IP67防水 |
|
贮藏温度 |
-20℃~60℃ |
