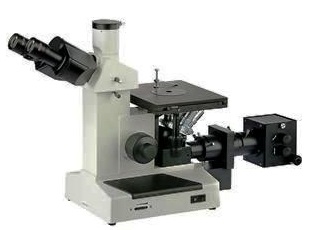

倒置金相显微镜 4XC
金相显微镜 4XC
普及型常规应用倒置金相显微镜
- 常规应用三目倒置金相显微镜
- 成像清溪,操作方便,配置完善
- 可升级图像处理与分析系统
- 企业理化室和高等院校广泛普及
技术参数
物目镜和放大倍率
| 总放大倍率： | 100×-1250×,共8个放大倍率 |
| 物镜： | 10×,20×,40×,100×油 |
| 物镜转换器： | 四孔滚珠内定位 |
| 宽视野目镜： | WF10×/18mm,平场PL12.5×/16mm |
| 分划目镜： | 10×变焦,格值0.1mm,视度补偿 |
| 测微尺C1： | 格值0.01/1mm |
规 格
| 双目镜筒： | 铰链式,倾角30º,瞳距55-75mm,屈光度±5D可调 |
| 影像输出： | 三目同步光学输出,标准接口 |
| 机械载物台： | 双层200*152mm,同轴移动15*15mm,游标0.1mm |
| 载物盘： | 通光孔径Φ10mm,Φ20mm,附试样夹 |
|
调焦机构：
|
同轴粗微动,升降30mm,微调2µm,调焦定位松紧调节 |
| 同轴照明： | 明场柯勒照明,可变孔径和视场光阑,卤素灯6V/20W |
| 滤色片： | 黄/绿/蓝/中性(插片式) |
| 同轴照明： | 明场柯勒照明,可变孔径和视场光阑,卤素灯6V/20W |
| 输入功率： | AC220V/50Hz/30VA |
|
仪器包装：
|
体积48*36*56Cm³,重量9kg
|
参数表
|
物镜
|
总放大倍率
|
|||
|
放大倍率
|
数值孔径NA
|
工作距离mm
|
目镜10×
|
目镜12.5×
|
|
10×
|
0.25
|
7.31
|
100×
|
125×
|
|
20×
|
0.40
|
3.28
|
200×
|
250×
|
|
40×
|
0.65
|
0.63
|
400×
|
500×
|
|
100×油
|
1.25
|
0.18
|
1000×
|
1250×
|
仪器成套性
| ⑴仪器主机 | ⑵目镜筒 | ⑶标准接口 | ⑷物镜目镜 |
| ⑸分划目镜 | ⑹测微尺 | ⑺载物盘 | ⑻试样夹 |
| ⑼滤色片 | ⑽合成浸油 | ⑾防尘罩盖 | ⑿备用品 |
| ⒀光源灯箱 | ⒁随机文件 |
选配件
| A. | 长工作距平场物镜PLL：5×,50×,60×,80×,100×干 |
| B. | 显微摄影摄像与图像处理,金相图像分析系统 |
| C. | 金相制样设备：抛光机,预磨机,镶嵌机,切割机及辅料等 |
