Datapaq CoilPaq炉涂装系统
Datapaq CoilPaq炉涂装系统
该的系统解决方案的设计可满足标准测绘系统无法实现的特殊过程要求，主要应用包括：
? 卷材涂料生产线炉
? 拉幅机炉内的布料加工
? 滚塑炉测绘
? 三片罐小门炉固化
? 铝瓶/管整体拼接炉固化
? 物理气相沉积
DataPaq® CoilPaq系统用于表面涂装生产线，当卷材进入高温炉时，可监测遍布卷材上各点的温度曲线。CoilPaq的设计使得您可以将该装置安装至正在移动的卷材而无需停止生产线。当按下开始按钮，或达到用户定义的时间或温度触发点即开始的温度记录，采样间隔为0.05秒。结束运行后，数据被下载至功能强大的Datapaq Insight? 软件。快速且准确的固化周期分析，几秒内即可实现完整的数据文件。
系统特性
? 6个测量点 (3个空气热电偶，3个表面热电偶)
? 经验证，适用于运行速度为183m (600ft)/分钟的卷材涂料生产线
? 采样间隔，0.05 秒至10 分钟
? 数据记录器准确度，±0.5oC (±0.9oF)
? 各种尺寸的支撑臂，适用于所有跨度的卷材
? 适用于铝和刚
? 进入高温炉时自动开始 (温度触发)
? 轻薄小巧
? 易于抓握的握柄
? 卷材边缘导轨(选件)

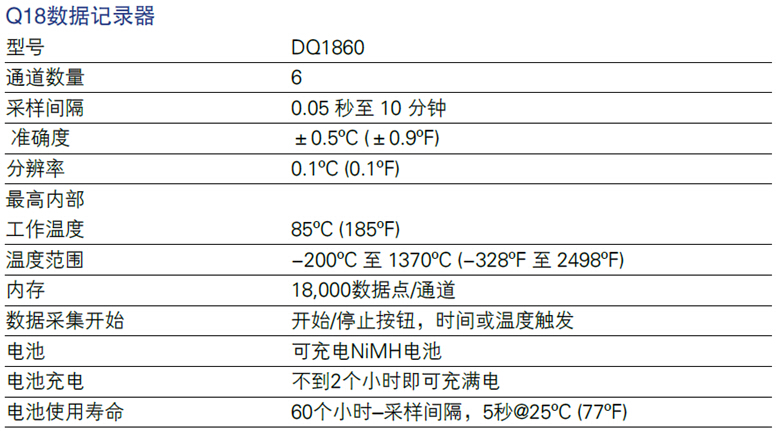

技术指标：
软件特性
Datapaq Insight软件是功能强大的软件包，可迅速将原始数据转换为有用信息。通
过详细的固化周期分析，可在几秒钟内生成完整的文档化记录。
? 易于使用的向导驱动
? DatapaqValue、参考和公差曲线、SPC和Bakechart分析
? 温度/峰值温度显示超过预确定的温度门限和达到温度所用的时间
? 当过程超过公差时发出警报
? 将数据导入和导出至电子表格以供将来分析
? 记录器重新校准通知

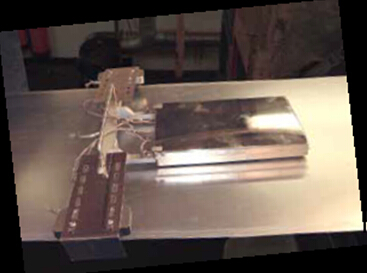

隔热箱CL0061
? 加热持续时间：10分钟@200oC (400oF), 8.5分钟@300oC (575oF)
? 系统重量，包括标准支撑臂 = 1.8kg (4lbs)
? 总宽度，含标准支撑臂 = 967mm (38.1 in)

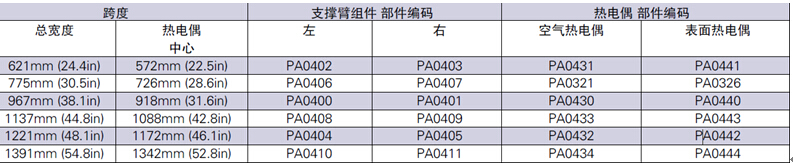

其它支撑臂尺寸德详细信息见下文：
