TR200 粗糙度检测仪 表面粗糙度仪
TR200 粗糙度检测仪 表面粗糙度仪

产品用途:

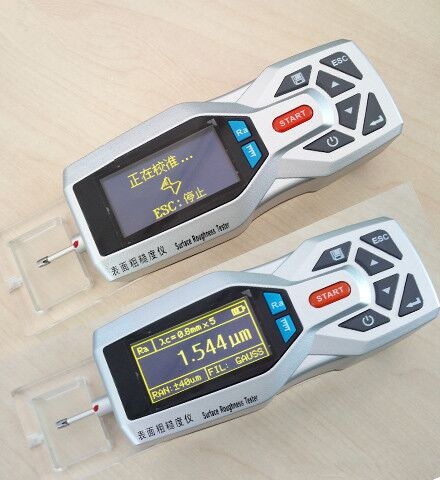

精密粗糙度仪TR200是一种表面光洁度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

适用范围:金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。

主要特点:



·机电一体化设计,体积小,重量轻,使用方便;

·采用DSP芯片进行控制和数据处理,速度快,功耗低;

·兼容ISO、DIN、ANSI、JIS多个标准;

·连续工作时间大于20小时

·超大容量数据存储,可存储100组原始数据及波形

·实时时钟设置及显示,方便数据记录及存储

·具有自动休眠、自动关机等节电功能

·可靠防电机走死电路及软件设计

·显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息

·中/英文语言选择;

·可连接电脑和打印机;

·打印全部参数或打印用户设定的任意参数。

·可选配蓝牙功能。

·可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

 表面粗糙度测量仪-测量图

主要参数:



名称

内容

测量

范围

Z轴(垂直)

160μm

X轴(水平)

17.5mm

分辨率

Z轴

(垂直)

0.01μm/±20μm

0.02μm/±40μm

0.04μm/±80μm

测量

项目

参数

Ra   Rz==Ry(JIS)  Rq    Rt==Rmax

Rp   Rv   R3z     R3y   Rz(JIS)

Rs   Rsk   Rku    Rsm   Rmr

标准

ISO,ANSI,DIN,JIS

图形

支承率曲线,粗糙度轮廓,直接轮廓

滤波器

RC,PC-RC,Gauss,D-P

取样长度(lr)

0.25,0.8,2.5mm

评定长度(ln)

Ln=lr×n    n=1~5

传感器

测量原理

位移式差动电感

触针

天然金刚石,90锥角,5μm针尖半径

测力

<4mN

导头

硬质合金,滑行方向半径40mm

滑行速度

lr=0.25,   Vt=0.135mm/s

lr=0.8,    Vt=0. 5mm/s

lr=2. 5,    Vt=1mm/s

返回      Vt=1mm/s

示值误差

不大于±10%

示值变动性

不大于6%

电源

内置锂离子充电电池,用DC5V,800mA充电器充电

外形尺寸

158x63.5x46mm

重量

约300g

工作环境

温度:- 20℃ ~  40℃

湿度:< 90% RH

储存运输环境

温度:- 40℃  ~   60℃

湿度:< 90% RH

参    数

显 示 范 围

Ra,Rq

0.005μm  ~  16μm

Rz,R3z,Ry,Rt,Rp,Rm

0.02μm  ~  160μm

Sk

0  ~  100%

S,Sm

1mm

tp

0 ~ 100%
