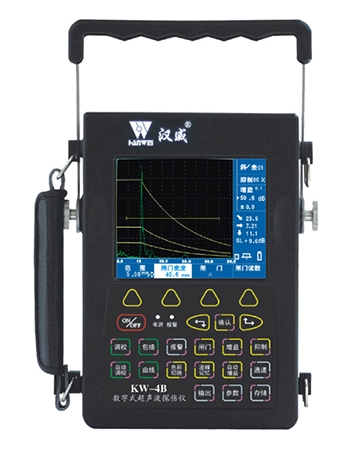

KW-4B 型机务数字超声波检测仪
KW-4B 型机务数字超声波检测仪

KW-4B 数字式超声波检测仪是一款采用的数字集成技术,操作简便,功能强大,机内集成铁路探伤工艺能满足铁路机务系统的各种检测需求。

性能特点:

→TFT真彩显示器,中文功能热键操作

→高性能安全环保锂电,模块插接式

→探头接口:Q9-Q9

→高速USB接口,传输快捷,快速调校、操作简洁

→探伤通道:30组,设置横波探伤、纵波探伤、小角度探伤、表面波探伤

→存储量:1000幅

→裂纹测高:实施衍射对裂纹进行测高.

→采用欧盟鉴定标准EN12668-1:2000,提供中英文欧标鉴定报告各一份

技术参数:

脉冲强度:600V

阻抗匹配:200Ω、500Ω二档可选

工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~6000mm钢纵波

重复频率:60、120、200Hz三档可选

采样频率/位数:150MHz/8bits

检波方式:全检波、正、负检波、射频波显示

工作频率: 0.5-15MHz、0.5MHz-4MHz、2-8MHz

各频段等效输入噪声:<15%

衰减器精度:< ±1dB/12dB

增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

声速范围:(100 ~ 20000)m/s

动态范围:≥ 30dB

垂直线性误差:≤ 3%

水平线性误差:≤ 0.1%

分辨力:>40dB(5N14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作5小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:200 x 138 x 60(mm)

标准配置:

1.主机一台  2.探头线(Q9-Q9)二根  3.电源充电器一个   4.锂电池二块  5.充电连接线一根  6.便携作业带一套

7.仪器提箱一个    8.USB通讯线、通讯驱动软件一套      9.使用说明书、合格证、保修卡各一份
