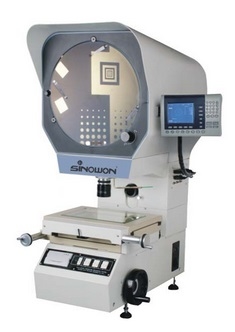

立式投影仪VP400系列 VP400-2515
?400mm立式投影仪VP400-2515系列特点：
? 超亮高解析度直径400mm磨砂投影屏；
? 座标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)；
? 工件影像可以是全正像也可为倒像；
? 250x150mm工作行程，可选300x200mm；
? 可调轮廓光和表面光源；
? 多功能数据处理器DP300；
? 配有微型打印机；
? 可选配10X,20X,50X,100X物镜，旋转工作台，脚踏开关，寻边器等。
应用范围：
广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等，可率检测各形状复杂工件的轮廊尺寸及表面尺寸。
技术参数：
反向型
VP400-2515 (#511-431)
VP400-3020 (#511-451)
正像型
VP400-2515Z(#511-441)
VP400-3020Z(#511-461)
金属台面尺寸
408 x 308mm
510x290 mm
玻璃台面尺寸
306 x 196mm
360x260 mm
X ,Y轴坐标行程
250 x 150mm
300x200 mm
Z轴坐标行程
100mm (调焦)
100mm (调焦)
测量精度
≤3+L/200(um)
X、Y轴坐标数显解析度
0.0005 mm
投影屏
投影屏尺寸 :?435mm, 使用范围 ≥ ?400(刻有 "* " 线)
影旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01°
数据处理器
DP300 (561-301) 多功能数据处理系统
光源
透射与反射照明光源:24V/150W 卤素灯（带照明光线）
冷却方式
强制风冷(3轴流风扇)
电源
AC110V/60Hz; 220V/50Hz, 650W
仪器尺寸(LxWxH)
760 x 530 x 1100mm
760 x 530 x 1100mm
包装尺寸
1540 x 790 x 1500mm
1540 x 790 x 1500mm
毛重/净重
260/220Kg
290/250Kg
标准配置：
附件名称
货号#
附件名称
货号#
数显表 DP300
561-301
VP400-10X 物镜
511*W11
打印机
581-901
半反半透镜
511-T11
夹具
581-341
说明书
VP400-2515
可选配置：
附件名称
货号#
附件名称
货号#
测量软件
581-101
旋转工作台 RT 2
581-521
VP400-20X物镜
511*W21
VP400-50X 物镜
511*W31
工件夹板
581-841
V型夹具
581-831
工具柜 ST 02
581-621
脚踏开关 ST 150
581-351
旋转工作台 RT 3
581-531
打印纸
581-911
顶针架
581-851
标准测试块 ST 120
581-801
