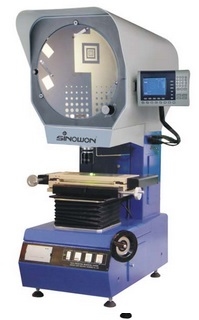

立式测量投影仪VP400系列 VP400-2010
?400mm立式测量投影仪VP400系列特点：
? VP400系列立式测量投影仪，准流线型豪华外观设计，光学性能杰出；
? 超亮高解析度直径400mm磨砂投影屏；
? 有30/60/90度刻度线；
? 明亮的表面照明配件；
? 配有半反透镜和可选的绿色过滤器；
? 为投影筒升降方式，可承受超重荷的精密部件，而不影响其测量精度；
? 配备功能强大外形美观的DP300数据处理器；
? 可选配10X,20X,50X,100X物镜，旋转工作台，脚踏开关，寻边器等。
? 可选配10X,20X,50X,100X物镜，旋转工作台，脚踏开关，寻边器等。
应用范围：
广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等，可率检测各形状复杂工件的轮廊尺寸及表面尺寸。
技术参数：
反向型
VP400-2010 (#511-411)
正像型
VP400-2010Z(#511-421)
金属台面尺寸
350 x 170mm
玻璃台面尺寸
246 x 120mm
X ,Y轴坐标行程
200 x 100mm
Z轴坐标行程
100mm (调焦)
测量精度
≤3+L/200(um)
X、Y轴坐标数显解析度
0.0005 mm
投影屏
投影屏尺寸 :?425mm, 使用范围 ≥ ?400(刻有 "* " 线)
投影旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01°
数据处理器
DP300 (561-301) 多功能数据处理系统
光源
透射与反射照明光源:24V/150W 卤素灯（带照明光线）
冷却方式
强制风冷(3轴流风扇)
电源
AC110V/60Hz; 220V/50Hz, 650W
仪器尺寸(LxWxH)
760 x 530 x 1100mm
包装尺寸
1540 x 790 x 1500mm
毛重/净重
260/220Kg
