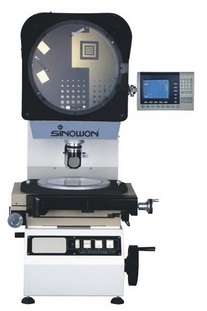

?300mm立式投影仪VP300-2515系列特点:
广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等,可率检测各形状复杂工件的轮廊尺寸及表面尺寸。
技术参数:
反向型
VP300-2515 (#511@301)
VP300-3020 (#511@302)
正像型
VP300-2515Z(#511@311)
VP300-3020Z(#511@312)
金属台面尺寸
450 x 280mm
510 x 290mm
玻璃台面尺寸
306 x 196mm
360 x 260mm
X ,Y轴坐标行程
250 x 150mm
300 x 200mm
Z轴坐标行程
100mm (调焦)
100mm (调焦)
测量精度
≤3+L/200(um)
X、Y轴坐标数显解析度
0.0005 mm
投影屏
投影屏尺寸 :?312mm, 使用范围 ≥ ?300(刻有 "* " 线)
旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01°
数据处理器
DP300 (561-301) 多功能数据处理系统
光源
透射与反射照明光源:24V/150W 卤素灯(带照明光线)
冷却方式
强制风冷(3轴流风扇)
电源
AC110V/60Hz; 220V/50Hz, 650W
仪器尺寸(LxWxH)
760 x 530 x 1100mm
760 x 530 x 1100mm
包装尺寸
1540 x 790 x 1500mm
1540 x 790 x 1500mm
毛重/净重
260/220Kg
290/250Kg
