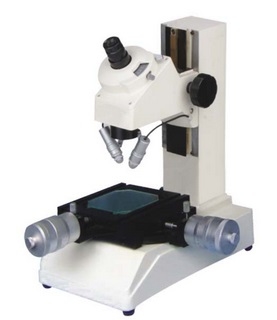

工具显微镜 STM505
工具显微镜 STM505 介绍：
? 广泛应用于电子元件、精密模具、精密刀具、弹簧、塑胶、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量。测量螺纹节距、外径、牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况，测量角度、长度等。另外还可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的的各种精密加工业。是计量室、实验室以及生产车间不可缺少的计量检测仪器之一。
技术参数：
型号
STM-505
货号#
531-112
金属台面尺寸
96 x 96mm
玻璃台面尺寸
152 x 152mm
工作台行程
25 x 25mm
分辨率
Mechanic 2um
测量精度
≤5um
测量高度
115mm
测量重量
2kg
放大倍数
150X(?0.13mm) 目镜15X+物镜10X
放大倍数
20X(?6.5mm) 目镜10X+物镜2X
标准放大倍数
30X(?6.5mm) 目镜15X+物镜2X
标准工作距离
67mm
角度分辨率
单目目镜（屈光度可调），倾斜30°
目镜旋转角度
范围：360°；旋转角度：1°
分度值
6′
分划板
90°十字线分划板
光源
钨丝灯泡（24V/2W） ，照明光线
电源
AC90V-240V, 60Hz/50Hz
仪器尺寸(LxWxH)
210 x 333 x 391mm
包装尺寸
415 x 315 x 420mm
毛重/净重
18/14Kg
旋转工作台
CCD适配器
10X目镜
5X物镜
标准配置：
附件名称
货号#
附件名称
货号#
附件名称
货号#
15X目镜
531-522
2X物镜
531-602
机械微分头
531-752
可选配置：
附件名称
货号#
附件名称
货号#
附件名称
货号#
10X目镜
531-512
5X物镜
531-612
10X物镜
531-622
旋转工作台 RT0
581-501
25mm 加长块
531-719
内置反射灯
531-822
