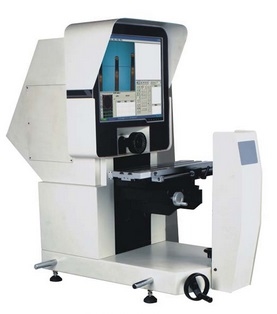

卧式影像投影仪PH系列 PH-3015
卧式影像投影仪PH系列特点：
? 时尚外观设计，19″触摸测量屏操作搭配的几何测量软件；
? 采用高性能的光学系统；
? 良好的测量重复性；
? 配有可调节亮度的LED灯；
? 配有高分辨率的工业CCD摄像机；
? 连续变倍镜头，总放大倍率可达20X-120X；
? 友好的软件操作界面，升级强大的表面测量功能；
? 的测量软件可快速地检测试样的各类参数；
? 检测结果可打印或保存为EXCEL、TXT、WORD、DXF。
应用范围：
广泛应用于机械、仪表、电子、轻工等行业；院校、研究院以及计量检定部门。测量投影仪能率地检测各种形状复杂工件的轮廓尺寸和表面形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
| 型号 | PH-3015 | PH-3020 | |||
| 货号# | 542-311 | 542-321 | |||
| X ,Y轴坐标行程 | 300x150mm | 300x150mm | |||
| Y轴坐标行程 | 150mm | 200mm | |||
| 测量精度 | ≤4+L/200(um) | ||||
| 重复性 | ±2um | ||||
| 金属工作台尺寸 | 455x126 | ||||
| 操作模式 | 手动 | ||||
| 摆动范围 | ±5 | ||||
| 视频设备 | 1/3” 彩色 CCD 相机, 0.7~4.5x 定格定倍镜头 | ||||
| 屏幕尺寸 | 19’ LCD 触摸屏幕 | ||||
| 视频放大倍数 | 30X~190X (可扩展为15X~380X) | ||||
| 工作距离 | 92mm | ||||
| 测量软件 | Quick Measuring 2.0 | ||||
| 载重 | 15Kg | ||||
| 使用环境 | 生产车间或者计量室 | ||||
| 电源 | AC110V/60Hz, AC220V/50Hz | ||||
| 仪器尺寸 (DxW xH) | 1000 x 550 x 630 mm | ||||
| 净重 | 200Kg | ||||
| 附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
| 测量软件 | 581-111 | 彩色CCD相机 | 484-131 | 定格定倍镜头 | 421-111 |
| 标准测试块 | 581-801 | 采集卡 7130 | 527-131 | 工具柜 ST 04 | 581-641 |
| 19’ LCD 触摸屏 | 581-971 | 打印机 | 581-961 | 说明书 | PH |
