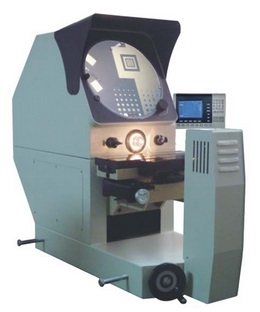

卧式投影仪PH300系列 PH300-2010
?300mm卧式投影仪PH300-2010系列特点：
? 卧式光路系统；
? 工作台行程为200x100mm；
? 工作台角度偏摆范围为±15°；
? 轮廓（透射）为卤素灯，表面（反射）为光纤光源；
? 多功能数据处理系统 DP300；
? 可选配置：微型打印机，圆弧胶片和脚踏开关等。
应用范围：
技术参数：
广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等，可率检测各形状复杂工件的轮廊尺寸及表面尺寸。
| 型号 | PH300-2010 | ||||
| 货号# | 512-301 | ||||
| 金属台面尺寸 | 408 x 126mm | ||||
| X ,Y轴坐标行程 | 200 x 100mm | ||||
| Y轴坐标行程 | 75mm (调焦) | ||||
| X、Z轴坐标数显解析度 | 0.0005 mm | ||||
| 偏摆范围 | ±15° | ||||
| 测量精度 | ≤3+L/200(um) | ||||
| 投影屏 | 投影屏尺寸 :?330mm, 使用范围 ≥ ?300(刻有 "* " 线) | ||||
| 旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01° | |||||
| 数据处理器 | DP300 (561-301) 多功能数据处理系统 | ||||
| 光源 | 透射照明光源:24V/150W 卤素灯 | ||||
| 反射照明光源:21V/150W 光纤光源 | |||||
| 电源 | AC110V/60Hz; 220V/50Hz, 650W | ||||
| 仪器尺寸(LxWxH) | 1160 x 600 x 960mm | ||||
| 包装尺寸 | 1300 x 880 x 1250mm | ||||
| 毛重/净重 | 200/160Kg | ||||
标准配置：
| 附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
| 数显表 DP300 | 561-301 | PH300-10X 物镜 | 512-W11 | 夹具 | 581-341 |
| 打印机 | 581-901 | 电源线 | 581-921 | 说明书 | PH300-2010 |
可选配置：
| 附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
| 测量软件 | 581-101 | 旋转夹具 | 582-104 | 寻边器 SED-300 | 563-301 |
| PH300-20X物镜 | 512-W21 | PH300-50X 物镜 | 512-W31 | PH300-100X 物镜 | 512-W41 |
| 工件夹板 | 581-841 | V型夹具 | 581-831 | 顶针架 | 581-851 |
| 工具柜 ST 02 | 581-621 | 圆弧胶片ST 140 | 581-311 | 脚踏开关 ST 150 | 581-351 |
