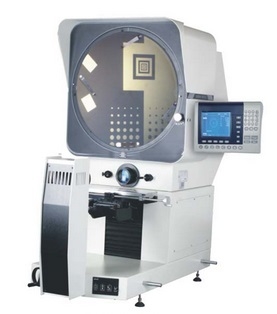

卧式投影仪PH600系列 PH600-3015
?600mm卧式投影仪PH600-3015系列特点：
? 产品结构通用性强，外形美观，操作方便；
? 工作台升降传动采用进口V型直线导轨，传动轻 便、舒适；
? 透射照明强度分高低连续可调，适应于不同工件的测量；
? 光学系统品质优良，物镜成像清晰，放大倍率准确；
? 反射照明采用光纤传输，体积小、照度高，使用方便；
? 工作台采用航空合金铝加工，测量范围大，重量轻；
? 仪器测量精度高，性能稳定可靠；
? 可以有效补充测量和观察立式测量投影仪难以检测到的尺寸、难以观测的部位。
应用范围：
技术参数：
? 广泛的应用于机械、仪表、电子、轻工等行业，以及应用于院校、研究所和计量检定部门的计量室、试验室、生产车间。
? 能率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等。
| 型号 | PH600-3015 | PH600-3020 | |||
| 货号# | 512-601 | 512-611 | |||
| 金属台面尺寸 | 455 x 126mm | ||||
| X ,Y轴坐标行程 | 300 x 150mm | ||||
| Y轴坐标行程 | 75mm (调焦) | ||||
| X、Z轴坐标数显解析度 | 0.0005 mm | ||||
| 偏摆范围 | ±15° | ||||
| 测量精度 | ≤3+L/200(um) | ||||
| 投影屏 | 投影屏尺寸 :?625mm, 使用范围 ≥ ?600(刻有 "* " 线) | ||||
| 旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01° | |||||
| 数据处理器 | DP300 (561-301) 多功能数据处理系统 | ||||
| 光源 | 透射照明光源:24V/150W 卤素灯 | ||||
| 反射照明光源:21V/150W 光纤光源 | |||||
| 电源 | AC110V/60Hz; 220V/50Hz, 650W | ||||
| 仪器尺寸(LxWxH) | 1620 x750 x 1400mm | ||||
| 包装尺寸 | 1790 x 890 x 1520mm | ||||
| 毛重/净重 | 300/250Kg | ||||
标准配置：
| 附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
| 数显表 DP300 | 561-301 | PH600-10X 物镜 | 512@W11 | 夹具 | 581-341 |
| 打印机 | 581-901 | 电源线 | 581-921 | 说明书 | PH600 |
可选配置：
| 附件名称 | 货号# | 附件名称 | 货号# | 附件名称 | 货号# |
| 测量软件 | QM2.0 | 旋转夹具 | 582-104 | 打印纸 | 581-911 |
| PH600-20X物镜 | 512@W21 | PH600-50X 物镜 | 512*W31 | 标准测试块 ST 120 | 581-801 |
| 工件夹板 | 581-841 | V型夹具 | 581-831 | 顶针架 | 581-851 |
| 工具柜 ST 04 | 581-641 | 圆弧胶片ST 140 | 581-311 | 脚踏开关 ST 150 | 581-351 |
