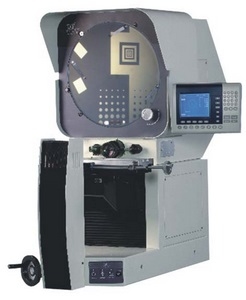

卧式投影仪PH400系列 PH400-3015
?400mm卧式投影仪PH400-3015系列介绍：
PH400大屏幕卧式测量投影仪是光、机、电一体化的精密测量仪器。产品结构通用性强，能检测各种形状复杂工件的轮廓尺寸和表面形状。
特点：
? 产品结构通用性强，外形美观，操作方便；
? 工作台升降传动采用进口V型直线导轨，传动轻 便、舒适；
? 透射照明强度分高低连续可调，适应于不同工件的测量；
? 光学系统品质优良，物镜成像清晰，放大倍率准确；
? 反射照明采用光纤传输，体积小、照度高，使用方便；
? 工作台采用航空合金铝加工，测量范围大，重量轻；
? 仪器测量精度高，性能稳定可靠；
? 可以有效补充测量和观察立式测量投影仪难以检测到的尺寸、难以观测的部位。
应用范围：
技术参数：
广泛应用于五金、冲压、精密塑胶、端子、模具、螺丝等，可率检测各形状复杂工件的轮廊尺寸及表面尺寸。
型号
PH400-3015
PH400-3020
货号#
512-401
512-411
金属台面尺寸
408 x 126mm
X ,Y轴坐标行程
300 x 150mm
Y轴坐标行程
75mm (调焦)
X、Z轴坐标数显解析度
0.0005 mm
偏摆范围
±15°
测量精度
≤3+L/200(um)
投影屏
投影屏尺寸 :?425mm, 使用范围 ≥ ?400(刻有 "* " 线)
影旋转范围: 0~ 360°;旋转角度数显解析度: 1’ or 0.01°
数据处理器
DP300 (561-301) 多功能数据处理系统
光源
透射照明光源:24V/150W 卤素灯
反射照明光源:21V/150W 光纤光源
电源
AC110V/60Hz; 220V/50Hz, 650W
仪器尺寸(LxWxH)
1160 x 600 x 960mm
包装尺寸
1300 x 880 x 1250mm
毛重/净重
200/160Kg
标准配置：
附件名称
货号#
附件名称
货号#
附件名称
货号#
数显表 DP300
561-301
PH400-10X 物镜
512*W11
夹具
581-341
打印机
581-901
电源线
581-921
说明书
PH400
可选配置：
附件名称
货号#
附件名称
货号#
附件名称
货号#
测量软件
581-101
旋转夹具
582-104
打印纸
581-911
PH400-20X物镜
512*W21
PH400-50X 物镜
512*W31
标准测试块 ST 120
581-801
工件夹板
581-841
V型夹具
581-831
顶针架
581-851
工具柜 ST 02
581-621
圆弧胶片ST 140
581-311
脚踏开关 ST 150
581-351
